Präsentieren und Annotieren vom eigenen Laptop - SMART Display

DISPLAY 30-010

Zur Nutzung

Die SMART-Boards auf dem Campus können über einen HDMI-Anschluss genutzt werden. Dadurch ist es möglich, die Boards wie einen Beamer zu verwenden. Interaktive Anwendungen sind derzeit noch nicht möglich. Die Nutzung über USB (auch über USB-Stick) ist nicht erlaubt, da die Gefahr besteht, dass sich ein bereits gescanntes Dienstgerät oder ein USB-Stick eine komprimierte Datei über die noch nicht gescannten SMART-Boards einfängt.

Was Sie wissen müssen

Das Display verhält sich zunächst wie ein Touchscreen, auf dem Sie mit Ihrem Finger als Maus navigieren können.
In den Office-Programmen können Sie mit den programmeigenen Freihand-Tools Ihre Dokumente (z.B. Präsentationen) annotieren.
Wenn Sie mit PDFs arbeiten und diese annotieren möchten oder Freihand-Tools als nicht komfortabel empfinden, empfehlen wir Ihnen die Installation des kostenlosen Smartpakets "SMART Treiber und SMART Ink" (siehe HelpCard Interner Link öffnet sich in neuem Fenster:00-010).

Diese Anleitung gilt für folgende Räume:
  • FU-A3.11
  • FU-B1.14a
  • FU-B1.15
  • FU-B1.23
  • FU-B1.29
  • FU-C1.01
  • FU-F1.03
  • FU-H0.05
  • FU-H0.10
  • FU-I2.13
  • FU-I2.14
  • FU-I2.18
  • FU-I2.21
  • FU-O0.07
  • FU-O0.10
  • FU-O0.11
  • FU-O0.12
  • FU-O1.01
  • FU-O1.04
  • FU-O1.05
  • FU-P0.07
  • TUT-A1.01
  • TUT-A1.02
  • TUT-A1.03
  • TUT-A2.01
  • TUT-A2.17
  • TUT-A3.01
  • TUT-A3.02
  • TUT-A3.03
  • TUT-A3.17
  • TUT-A3.17
  • TUT-B1.02
  • TUT-B2.01
  • TUT-B2.02
  • TUT-B2.09
  • TUT-BE.04
  • TUT-D1.13
  • TUT-D2.02
  • TUT-D2.06
  • TUT-D3.02
  • VS-C1.11
  • VS-C3.01
  • VS-E1.01
  • VS-F0.01
  • VS-F0.02
  • VS-F1.01
  • VS-F1.02
  • VS-F2.01
  • VS-F2.02
  • VS-G0.01
  • VS-G0.04
  • VS-G1.01
  • VS-G1.02
  • VS-G2.01
  • VS-G2.02
  • VS-G2.03
  • VS-G2.04
  • VS-H0.01
  • VS-H0.02
  • VS-H1.01
  • VS-H1.02

Was Sie tun müssen

  1. Display anschalten

    • Drücken Sie den Power-Schalter an der Seite des Displays.

    • Das Display startet.

    • Die Bilder in dieser HelpCard können Sie vergrößern, in dem Sie auf das Symbol in der oberen rechten Bildecke klicken.

    • 1.1
      Enlarge image
      Starten des SMART Display

      Startbildschirm am Display

  2. (falls vorhanden) Signal-Tafel kontrollieren und Co-Beamer einschalten

    • Schalten Sie – falls vorhanden und gewollt – den Co-Beamer mit dessen Fernbedienung ein. Dieser Beamer überträgt dann das Bild des SMART Displays.

    • Wählen Sie auf der Signal-Tafel des Dozierenden-Pults die Quelle, die Sie für Ihr Endgerät benötigen.

    • Die Option „Smartboard auf Input“ (VS: Eingabe/Input (HDMI1)) leuchtet.

    • An den Standorten Furtwangen, Tuttlingen und Freiburg haben Sie einen HDMI- und Mini DP-Anschluss und am Standort Schwenningen einen HDMI- und VGA-Anschluss. Ggf. benötigen Sie für Ihr Endgerät einen Adapter.

    • 2.1
      Enlarge image
      Signal-Tafel für SMART-Display

      Signal-Tafel am Dozierenden-Pult. Kleine Unterschiede an den Standorten.

  3. Ihr Endgerät am Display auswählen

    • Verbinden Sie Ihr Endgerät mit einem der vorliegenden Anschlüsse des SMART-Displays (z.B. HDMI). Um die Bedienung Ihres Endgerätes über das SMART Display zu aktivieren, müssen Sie Ihr Endgerät zusätzlich über das vorliegende USB-Kabel mit dem SMART Display verbinden.

      Nur so können Sie per Touch-Eingabe und Stift auf dem SMART Display Ihre Dateien bearbeiten und annotieren.

    • Öffnen Sie – falls nicht automatisch angezeigt – den Startbildschirm (siehe Abb. 1.1), mit dem weißen Strich am unteren Bildschirmrand.

    • Der Startbildschirm öffnet sich.

    • Tippen Sie auf "Input" am unteren Bildschirmrand.

    • Die Input-Übersicht öffnet sich und auf dem Display erscheinen vier Felder.
      Eines davon sollte nun den Desktop Ihres Endgeräts anzeigen.

    • Wählen Sie das Feld mit dem von Ihnen gewählten Anschluss (z.B. "[HDMI1]") aus.

    • Das Bild Ihres angeschlossenen Endgeräts wird auf dem Display vollflächig dargestellt.

    • 3.1
      Enlarge image

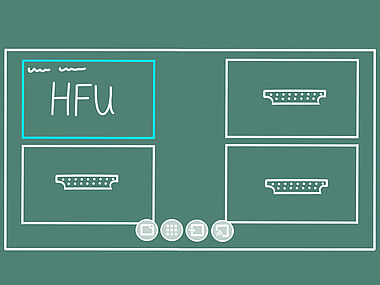

      Quellenwahl unter Input

      Feld mit Ihrem Desktop wählen

  4. Dokumente / Anwendungen präsentieren und annotieren

    • Öffnen Sie die Inhalte, die Sie präsentieren und annotieren wollen.

    • Die Geräte ermitteln im Zusammenspiel zunächst eine für alle Komponenten passende Bildeinstellung. Dies kann einige Zeit dauern und wird von einem Flackern am Display begleitet.

    • Ggf. ist die Auflösungseinstellung der Ausgabe Ihres Endgerätes nicht für das Display optimiert. In diesem Fall müssen Sie – entsprechend Ihrem verwendeten System – die Auflösung an Ihrem Endgerät ändern.

    • Präsentieren Sie auf dem Display Office-Programme (Word, PowerPoint, Excel), dann können Sie nach dem Verbinden mit dem Display im Menü "Überprüfen" die "Freihand-Tools" aktivieren. Die "Freihand-Tools" werden als weiterer Tab im Menü angezeigt. Mit diesen Tools können Sie Ihre Office-Datei(en) direkt auf dem SMART Display annotieren.

    • Möchten Sie in PowerPoint im Präsentationsmodus schreiben, müssen Sie im Menü "Bildschirmpräsentation" unter "Bildschirmpräsentation einrichten" die Option "Präsentation durch einen Redner" wählen und die "Referentenansicht" deaktivieren. Ist der Referentenmodus aktiv, funktioniert das Schreiben am Display nicht oder nur verzerrt.

    • Möchten Sie auch in PDF-Dateien annotieren, dann empfehlen wir Ihnen, das Smartpaket zu installieren (siehe HelpCard Interner Link öffnet sich in neuem Fenster:00-010) und den darüber installierten SMART Ink Document Viewer das entsprechende PDF zu öffnen und zu bearbeiten. Das Smartpaket enthält auch die sogenannte SMART Ink, mit der sowohl PDFs als auch die Office-Programme annotiert werden können.

    • Bedenken Sie beim Speichern Ihrer Annotationen, dass Sie die Änderungen ggf. in einer neuen Datei abspeichern, damit die Ursprungsdatei unversehrt bleibt. Die Auflösung der resultierenden Datei entspricht - im Gegensatz zur Annotation einer Datei über USB - in Ihrer Qualität der Originaldatei.

    • 4.1
      Enlarge image

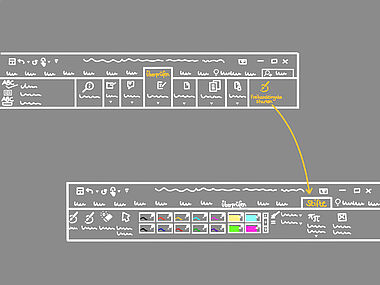

      Freihand-Tools in den Office Programmen

      Aktivierung und mögliche Konfiguration der Freihand-Tools

  5. Display ausschalten

    • Drücken Sie langanhaltend den Power-Schalter an der Seite des Displays, bis die Meldung "Ziehen zum Herunterfahren" erscheint.

    • Legen Sie den Finger auf den blauen Punkt und ziehen Sie ihn nach rechts.

    • Das Display schaltet sich mit "Auf Wiedersehen" ab.

    • 5.1
      Enlarge image
      Ausschalten des Displays

      Power-Schalter drücken und mit dem Ziehen des Sliders das Herunterfahren "bestätigen".
